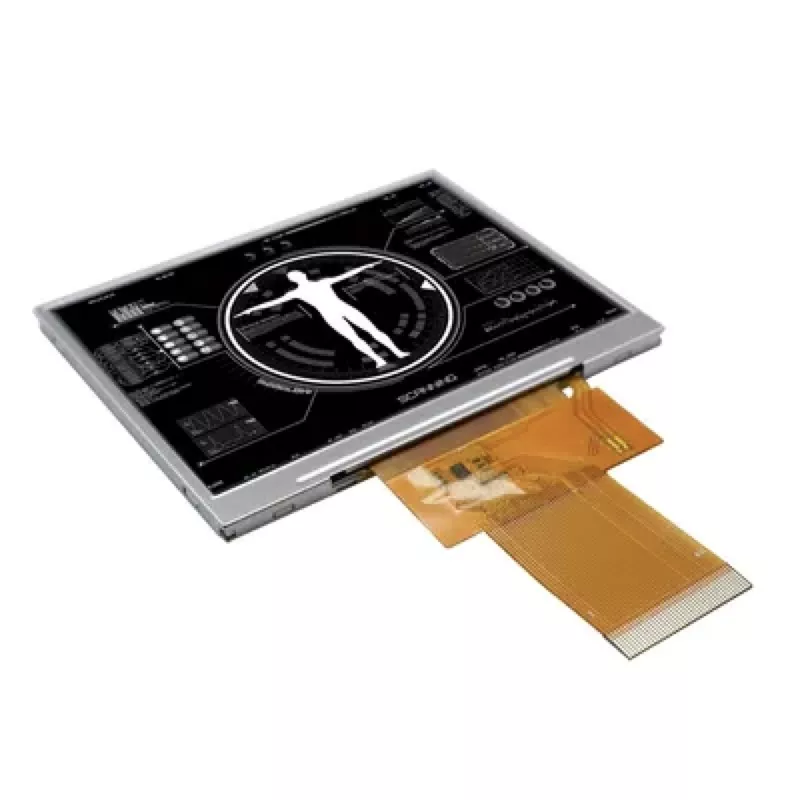

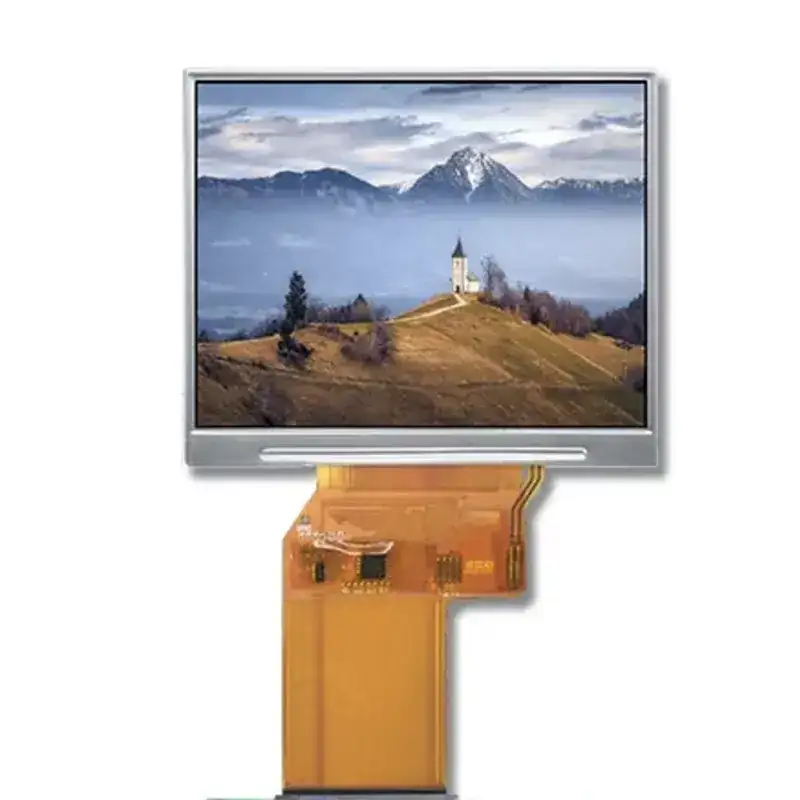

3.5 '' 640x480 lodret IPS TFT -modul

Hvad er fordelene ved Victronix 3.5 '' 640x480 lodret IPS TFT -modul i den konkurrencedygtige situation for TFT -modulproducenter? Til at begynde med tilbyder det en høj typisk lysstyrke på 400 cd/m², et typisk kontrastforhold på 800: 1 og bred 80-graders visningsvinkler i alle retninger (3, 6, 9 og kl. 12), hvilket sikrer fremragende læsbarhed fra forskellige positioner. For det andet har den en ensartet LED -baggrundsbelysning (80% typisk ensartethed) med en nominel levetid fra 20.000 til 50.000 timer (til 50% indledende lysstyrke ved 25 ° C, 20 mA), hvilket sikrer, at det kan bruges til klarhed og brugstimer i forskellige lyssituationer. Desuden overholder det nøgle IEC/GB-standarder for pålidelighed, herunder høj/lav temperatur drift/opbevaring, fugtighed, termisk chok, vibration, mekanisk stød og ESD-beskyttelse (± 8 kV luft, ± 4 kV kontakt) for at fungere problemfrit på tværs af et udvidet temperaturområde (-20 ° C til +70 ° C). Derudover integrerer det et TFT-LCD-panel, driver IC (NV3052C), FPC og en hvid LED-baggrundsbelysningsenhed (6 LED'er) i et kompakt fodaftryk, der måler kun 76,74 mm (W) × 63,74 mm (H) × 3,2 mm (D) (ekskl. FPC/Solder). Det aktive displayområde er 70,08 mm × 52,56 mm.

Dette Victronix 3,5 tommer TFT-modul er vidt brugt i industrielle HMI-paneler, bærbart medicinsk udstyr, test- og måleudstyr, indlejrede systemer, håndholdte terminaler og enhver anvendelse, der kræver en pålidelig skærm i høj kvalitet i en kompakt formfaktor.

Generelle specifikationer

VXT350MSGV-01 3.5 '' 640x480 Vertical IPS TFT-modul er et TFT-LCD-modul. Det er sammensat af et TFT-LCD-panel, driver IC, FPC, en baglysenhed. Displayområdet 3,45 ¢ indeholder 640x (RGB) x480 pixels og kan vise op til 16,7 m farver. Dette produkt er i overensstemmelse med ROHS miljøkriterium.

BEMÆRK 1: Farve melodi ændres lidt efter temperatur og kørespænding.

Bemærk 2: Uden FPC og lodde.

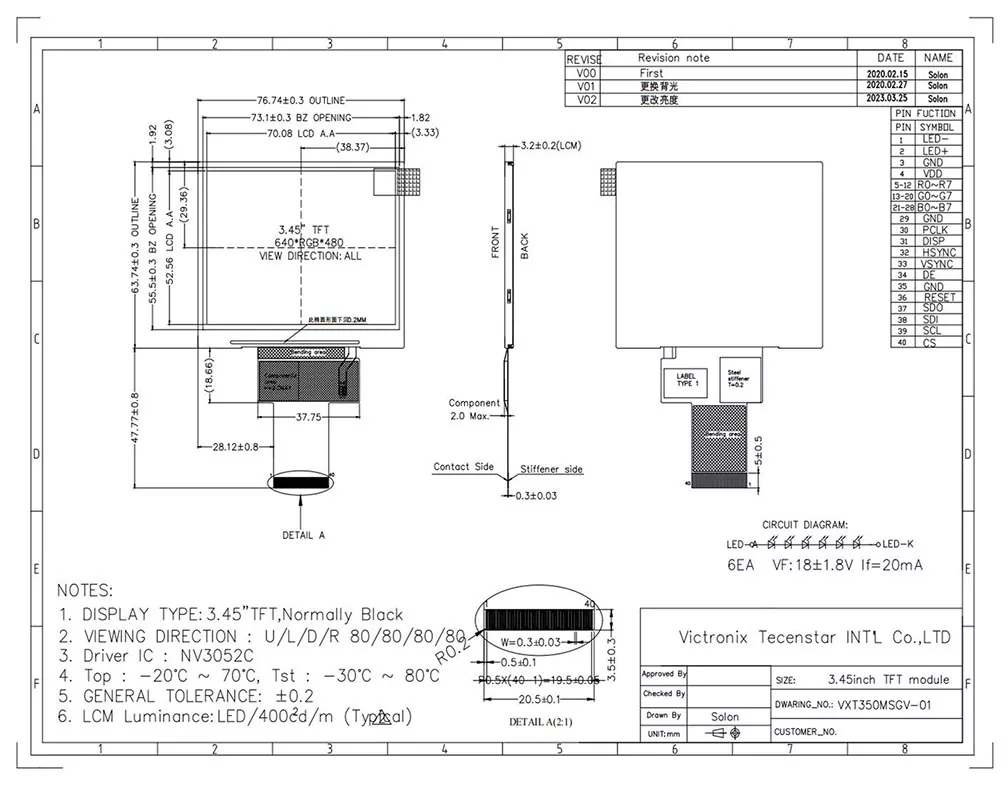

Oversigtstegning
