10,1 tommer 1024*600 LVDS TFT -modul
  • 10,1 tommer 1024*600 LVDS TFT -modul10,1 tommer 1024*600 LVDS TFT -modul
  • 10,1 tommer 1024*600 LVDS TFT -modul10,1 tommer 1024*600 LVDS TFT -modul

10,1 tommer 1024*600 LVDS TFT -modul

Dette Victronix 10,1 tommer 1024*600 LVDS TFT-modul er et højtydende 10,1-tommer TFT-LCD-modul konstrueret til krævende applikationer. Med en 1024 × 600 (WSVGA) opløsning og 16,7 millioner farver leverer den skarpe visuals med en bred 65 ° visningsvinkel (alle retninger) og 600: 1 kontrastforhold. Som en professionel TFT -modulproducent og leverandør i Kina overholder denne Victronix 10,1 tommer TFT -modul strengt ROHS -miljøstandarderne for at give overlegen applikationsydelse.

Model:VXT101MBAH-02

Send forespørgsel    Download PDF

Produkt beskrivelse

I intelligensalderen hjælper TFT -modulet os med at præsentere de krævede data i form af billeder. Kvaliteten af ​​TFT -modulet har en kritisk indflydelse på dens anvendelse. Hvad er fordelene ved Victronix 10,1 tommer 1024*600 LVDS TFT -modul? Først giver det kunderne en premium -skærm med en opløsning på 1024 × 600 med 16,7 m farver, 65 ° visningsvinkel (alle retninger), 380 CD/m² typisk lysstyrke og 600: 1 kontrastforhold. For det andet består det strenge pålidelighedstest (termisk cykling, fugtighed, stop), så den kan fungere i ekstreme temperaturer (-20 ° C til +70 ° C). Desuden har den ikke kun en LVDS digital interface (6-bit/8-bit valgbar via SELB-pin), men har også en 3 × 13-Leds baggrundsbelysning, hvis levetid er fra 20.000 til 50.000 timer (50% lysstyrkeopbevaring). Disse gør det mere velegnet til barske industrielle og udendørs omgivelser.

Dette Victronix 10,1 tommer TFT-modul er vidt brugt i industrielle HMI'er, medicinsk udstyr, køretøjsdashboards, testudstyr og indlejrede systemer, der kræver pålidelig displayydelse af høj kvalitet.



Generelle specifikationer

VXT101MBAH-02 er et TFT-LCD-modul. Det er sammensat af et TFT-LCD-panel, driver IC, FPC, en baglysenhed. Displayområdet 10,1 ¢ indeholder 1024 x 600 pixels og kan vise op til 16,7 m farver. Dette produkt er i overensstemmelse med ROHS miljøkriterium.


Punkt

Indhold

Enhed

Note

LCD -type

Tft

-



Vis farve

16,7 m





Visningsretning

12

Klokken



Inversionsretning for grå skala

6

O’Clock



Driftstemperatur

-20 ~+70



Opbevaringstemperatur

-30 ~+80



Modulstørrelse

Se skitseret



mm



Aktivt område (W × H)

222.72x125.28

mm



Antal prikker

1024 × 600

prikker



Controller

HX8282-A14 & HX8696

-



Strømforsyningsspænding

3.3

V



Oversigt Dimensioner

Henvis til konturen

tegning

-



Baggrundsbelysning

3x13-Leds (hvid)

PCS



Vægt

---

g



Interface

Lvds

-

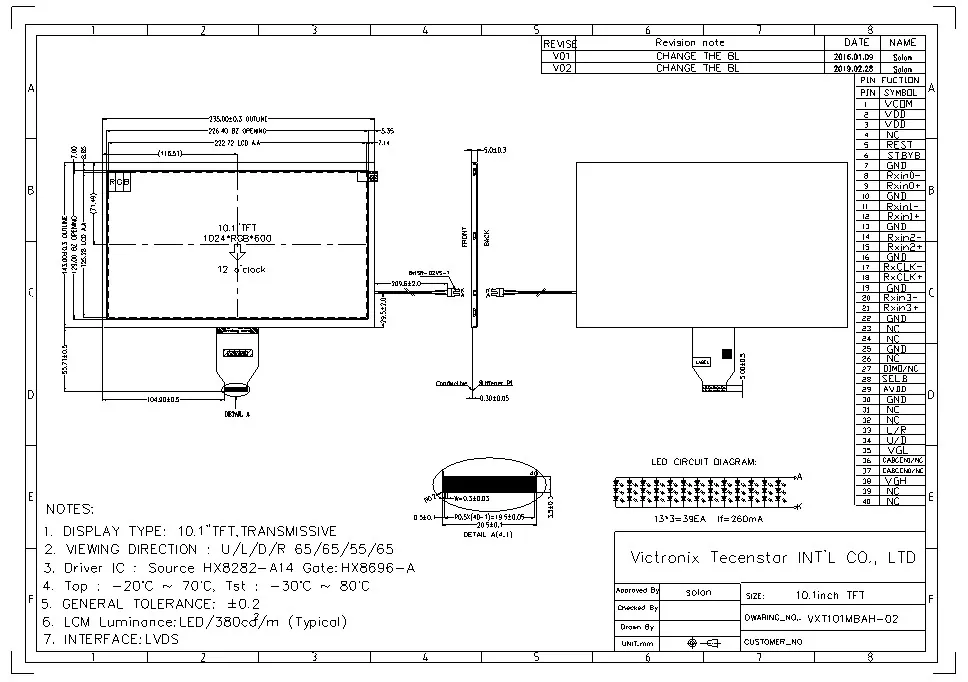

Oversigtstegning
