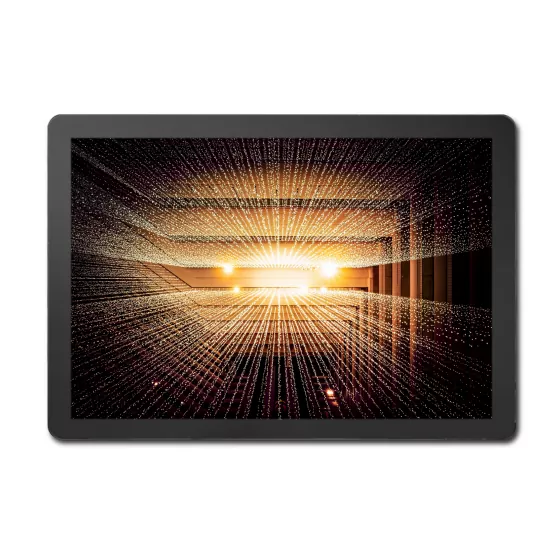

10,1 tommer 1024 × 600 LVDS TFT -modul med CTP

Victronix er en professionel TFT -modulproducent og leverandør med base i Kina. Med 18 års erfaring på dette felt har vi udviklet en række modeller. Ud over vores standardprodukter tilbyder vi også tilpassede tjenester til at imødekomme vores kunders specifikke behov. Dette 10,1 tommer 1024 × 600 LVDS TFT-modul med CTP er en høj kvalitet 10,1 tommer TFT-displaymodul konstrueret til industrielle, medicinske og indlejrede applikationer. Ved at kombinere høj optisk ydeevne, kapacitiv berøringsfunktionalitet og udvidet pålidelighed giver den enestående klarhed og holdbarhed under ekstreme driftsforhold.

Model:VXT101BAHA-02C

Send forespørgsel Download PDF

Produkt beskrivelse

I intelligensalderen giver TFT -modulet os mulighed for at præsentere de krævede data visuelt. Kvaliteten af TFT -modulet har en kritisk indflydelse på dens anvendelse. Hvad er fordelene ved Victronix 10,1 tommer 1024 × 600 LVDS TFT -modul med CTP? Først er dens 420 CD/m² lysstyrke, 800: 1 kontrastforhold, en 80-graders visningsvinkel i alle retninger og 75% ensartethed sikrer levende billeder. For det andet understøtter det en 6/8-bit LVDS-interface med HX8282A11+HX8696A-controller og et robust 5-punkts kapacitivt berøringspanel med ILI2511 CTP-controller. Derudover har den en 3 × 13-ledet hvid baggrundsbelysning med en levetid på 30.000 til 50.000 timer, hvilket sikrer dens langsigtede anvendelighed i forskellige industrielle anvendelser. Derudover overholder det ROHS -standarder og består med succes strenge pålidelighedstest, herunder termisk chok, fugtighed og ESD -beskyttelse op til 8 kV luft og 4 kV kontakt. Dette produkt fungerer effektivt i ekstreme temperaturer, der spænder fra -20 ° C til +70 ° C og kan modstå alvorlige opbevaringsbetingelser fra -30 ° C til +80 ° C.

Dette 10,1 tommer TFT -modul fra Victronix er designet til industrielle HMI'er, medicinsk udstyr, bærbart diagnostisk udstyr, udendørs kiosker, transportsystemer og automatiseringskontrolpaneler.

Generelle specifikationer

Punkt	Indhold	Enhed	Note
LCD -type	Tft	-
Vis farve	16,7 m
Visningsretning	ALLE	O’Clock
Driftstemperatur	-20 ~+70	℃
Opbevaringstemperatur	-30 ~+80	℃
Modulstørrelse	10.1	tomme
Aktivt område (W × H)	222.72x125.28	mm
Antal prikker	1024x600	prikker
Controller	HX8282A11+HX8696A	-
Strømforsyningsspænding	3.3	V

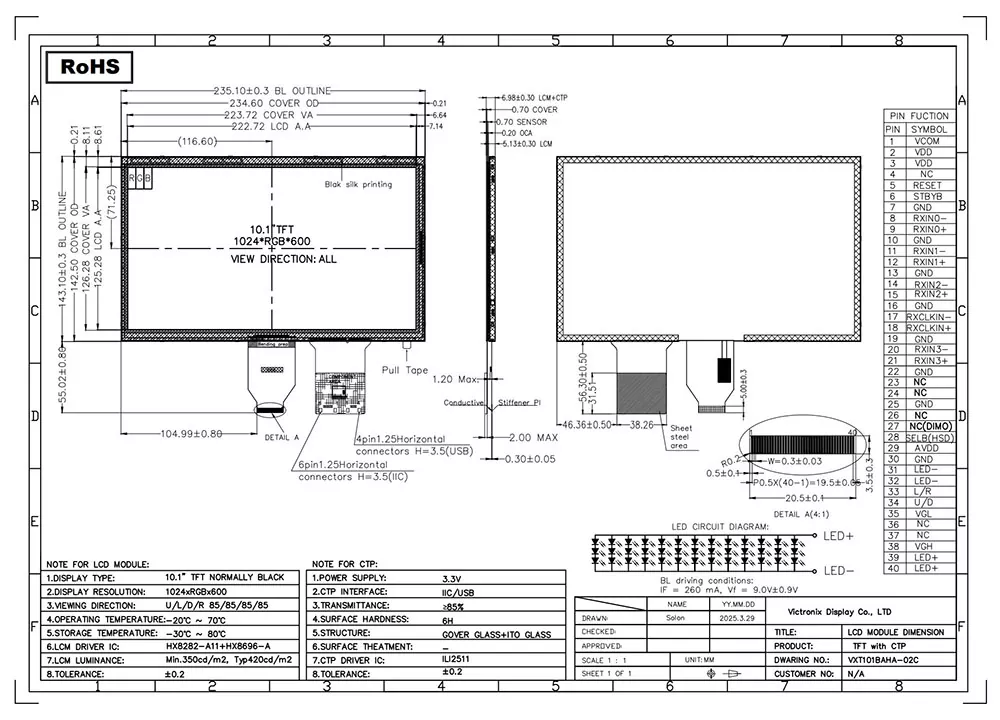

Oversigt Dimensioner	235.00x143.00x6.98	mm
Baggrundsbelysning	3x13-Leds (hvid)	PCS
Vægt	---	g
Interface	6/8 bit LVDS	-

CTP -parameter

Punkt	Indhold	Enhed	Note
Oversigt størrelse	235.10x143.10	mm
Cover View -område	223.72 (h) x126.28V)	mm
CTP -opløsning	1024x600	prikker
Interfacetilstand	IIC/USB	-
Berøringstilstand	5 Human Fingers Multi-Touch	-
SurfaceHardness	> = 6H	-
Gennemsigtighed	> = 85%	-
Nøjagtighed	Entre +/- 1,5 mm, kant +/- 2,5 mm	mm
CTP -controller	ILI2511	-
Strømforsyningsspænding	3.3 (IIC) /5.0(USB)	V
